ISEL CNC 3-Achs Portalfräsmascine

Zum Verkauf steht hier:
ORIGINALE ISEL CNC Portalfräsmaschine, Portalfräse
- Incl Bedienungsanleitung für die CNC / die Steuerung.
Incl. Steuerungssoftware Galaad mit Dongle und Lizenz
- incl CD und Handbuch
Incl Rechner / Midi Tower incl. Windows Systemsoftware (OS) mit Lizenz
Incl. Industrie Tastatur NSI Trackerboard (Wasser und Flüssigkeitsresistent / die Tastatur alleine hat einen Neuwert von über 900eur)
Incl. Chloride USV-Anlage (Stromversorgungsanlage zur Sicherung der idealen Stromversorgung)
19" mobiles Rittal-Rack in dem die IT-Komponenten eingebaut sind.
ISEL HF Spindel Typ ISM300 - incl. Frequenzumrichter 240 - 24.000UPM (re/li und Drehzahl)
Zusätzlich ist auch eine Kress Spindel mit Aufnahme enthalten.
Verfahrwege: x=600mm y=650mm z=165mm (könnte mit Änderung der z-Linearachse auch vergrößert werden)
Arbeitsfläche: x=1230mm y=840mm (wenn vorne offen = beliebig) vorne geschlossen z=950mm
Abmessungen CNC Arbeitstisch:
B=132cm T=125cm
Höhe der CNC = 186cm
Die CNC befindet sich in einem sehr guten Zustand- der Tisch ist nicht beschädigt / die T-Nuten einwandfrei.
Das besondere an der CNC Maschine ist, dass man (je nachdem wie man die Maschine aufbaut) fast beliebig lange Werkstücke mit der CNC bearbeiten kann.
Sofern geschlossen aufgebaut kann man die Fräse auch flüssigkeitskühlen (Minimalmengenschmierung) - die dazu benötigte Auffangwanne mit Pumpe ist dabei (kann über die Steuerung geschaltet werden). Die Fräse verfügt zusätzlich über Türen die einen Zugriff auf die CNC sowie das Werkstück erlauben.

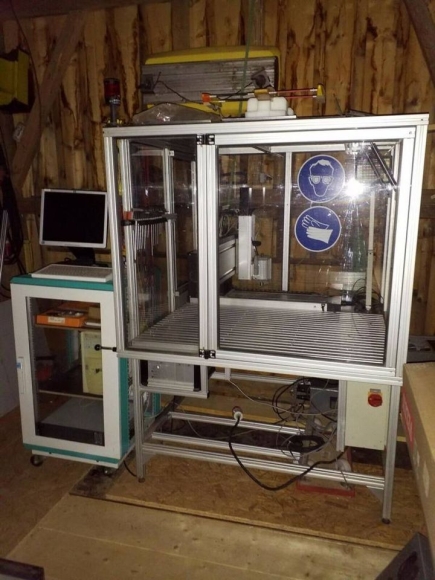

Bild 1 und 2 zeigt den GESCHLOSSENEN Aufbau
Bild 3 den OFFENEN Aufbau.
Ich hatte mir die Maschine gekauft um Carbonplatten für Drohnen zu bearbeiten. Das Projekt wurde letztendlich nicht umgesetzt weshalb die Maschine nunmehr veräußert wird.
Die X/Y Achsen sind schwebend gelagert und nach vorne offen. Das heisst die Achsen sind im hinteren Bereich durch zwei Kugelumlaufspindeln in doppelt aufgebauter Linearführung geführt (wie auch alle anderen Achsen mit Linearführungen ausgestattet sind). Sehr stabil - original ISEL -
Die Steuerung ist eine C116- bestückt mit drei ISEL UMS 3.5 Schrittmotor Leistungskarten die bei ISEL überprüft wurden. Der Controller kann mit einer vierten UMS Schrittmotor Leistungskarte ausgerüstet werden (zu einer 4-Achsen CNC).
Stromversorgung durch einen Isel Powerblock 450 - somit ausreichend Leistung auch für eine 4. Leistungskarte.
Sowie einer Isel UI 4.C-E/A Interfacekarte (für DNC [on line Betrieb] und CNC-Betrieb [Speicher Betrieb] programmierbar). Die UI 4.C ist für drei Leistungskarten ausgelegt.
Die Fräse ist als Komplettlösung von Isel aufgebaut und wird zentral durch eine 400V/16A Einspeisung versorgt.
- mit einem NotAus Schalter für die Achsen ausgestattet. Die Fräse steht auf eigenen Füssen und kann als autarkes System betrieben werden. Zusätzlich habe ich zwei LED-Panel installiert, welche die Arbeitsfläche lückenlos ausleuchten.
Die CNC Aluprofile sind von ITEM - extrem Stabile und schwere Ausführung. Die CNC wiegt auf jeden Fall über 300kg - daher nur an Selbstabholer / oder der Käufer kümmert sich um eine Abholung durch eine Spedition..
Da die Steuerung / Elektromotoren der Fräse (wie auch die Spindel) erhebliche Auswirkungen auf die 'saubere Stromversorgung' haben - die extrem wichtig sind für die fehlerfreie Funktion der IT - wurde in das mobile 19" Rack eine Doppelwandler USV eingebaut welche den Rechner und die Steuerung mit sauberem Strom versorgt.
Bei der USV wurden die Batterien getauscht. Damit ist sicher gestellt, dass der Rechner und die Steuerungen - ohne Beeinträchtigungen durch die Elektromotoren - mit Strom versorgt werden.
GALAAD ist ein 2D / 3D CNC und Fräsprogramm welches auf einfache Weise Dateien/Zeichnungen in Vektoren umwandeln kann ohne die individuelle Isel-CNC Sprache erlernen zu müssen. Auch kann man mit der SW selber CNC fähige Zeichnungen erstellen. Zusätzlich kann man in der SW viele automatische Prozesse einbinden
